HLY-200C智能回路电阻测试仪使用方法

HLY-200C智能回路电阻测试仪使用方法

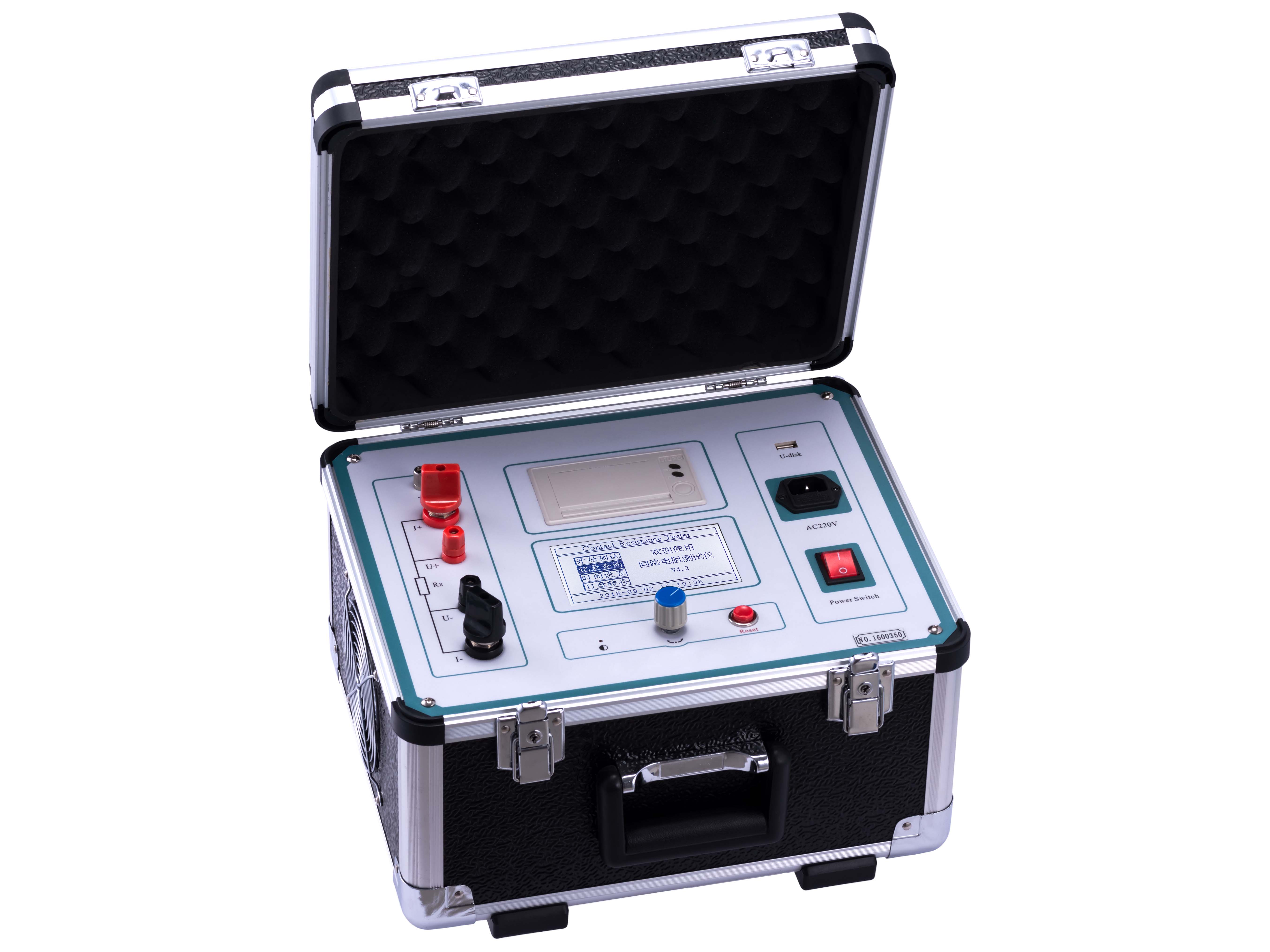

上海康登电气科技有限公司智能回路电阻测试仪是目前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量接触电阻，而这类电桥的测试电流仅毫安级，难以发现回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，最新电力部标准DL/T845.4—2004《电阻测量装置通用技术条件：回路电阻测试仪》和新版检定规程JJG1052-2009《回路电阻测试仪、直阻仪检定规程》作出对测量（隔离）开关、断路器等接触电阻的测量电流不小于直流100A，最小电流维持时间不低于60S的规定，确保试验结果准确。

本仪器操作面板采用人体工学设计，符合操作习惯，采用高频开关电源和数字电路技术，适用于开关控制设备回路电阻的测量。测试电流采用国家标准推荐的直流100A和200A。可在直流100A和200A的情况下直接测得回路电阻，测试结果用大屏幕液晶LCD显示，并有数据存储、输出打印、时间设置等功能，另有50A、150A档位供用户选择；自定义测试时间，最大设定时间599S,大于标准规定的60S；是国内能达到0.01μΩ分辨率且十分稳定的接触电阻测试仪，性能超过进口大电流微欧计。符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

HLY-200C智能回路电阻测试仪专用于高压开关接触电阻的高精度测量，符合DL/T845.4-2004标准，支持50A-200A多档电流输出，分辨力达0.01μΩ‌。

二、HLY-200C智能回路电阻测试仪操作步骤

‌接线‌：

电流线（I+、I-）接被测设备外侧，电压线（V+、V-）接内侧，确保接触面紧密‌。

使用四端子法接线，避免氧化层干扰。

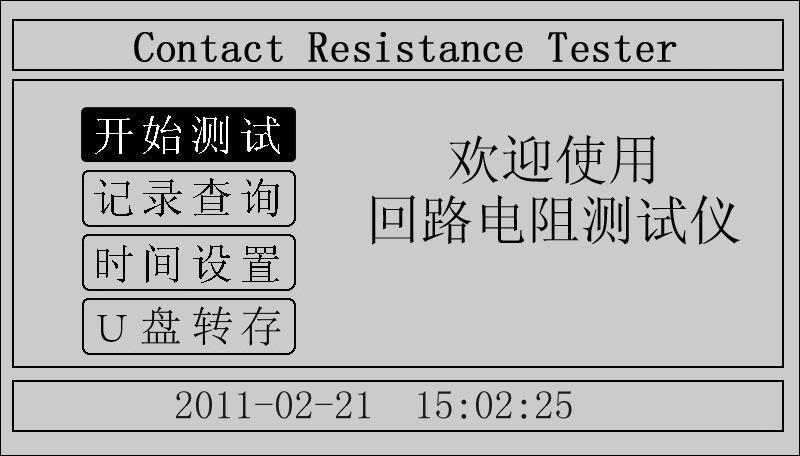

‌开机设置‌：

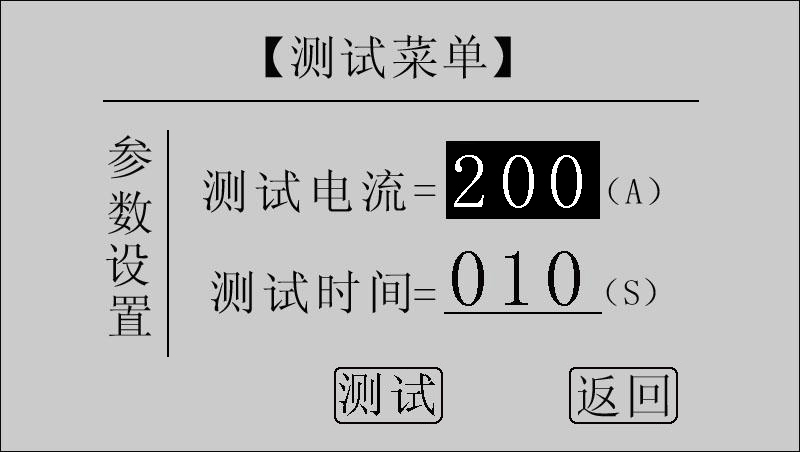

选择电流档位（如100A）和测试时间（5s-599s）‌。

‌HLY-200C智能回路电阻测试仪测试‌：

按确认键启动，仪器自动稳定电流并显示电阻值‌。

数据可存储或打印，支持历史记录查询‌。

三、HLY-200C智能回路电阻测试仪注意事项

测试前检查电量及接线牢固性，避免在潮湿或高温环境下操作。

禁止带电测试，仪器需可靠接地。

测试后及时关闭电源，清洁并存放于干燥处
